產品概述

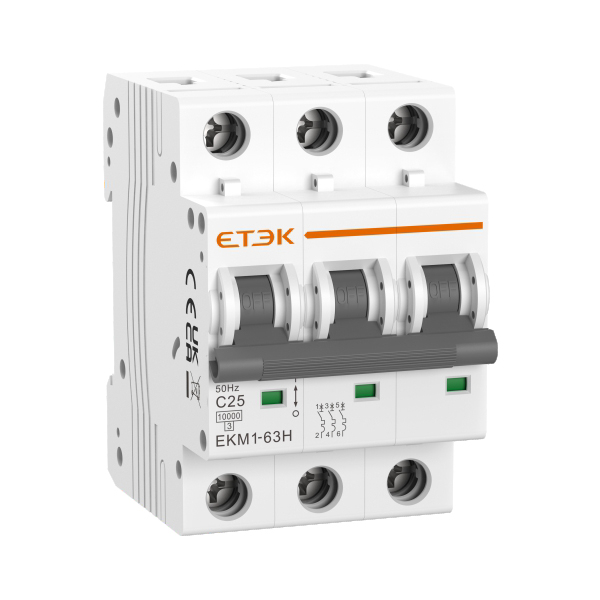

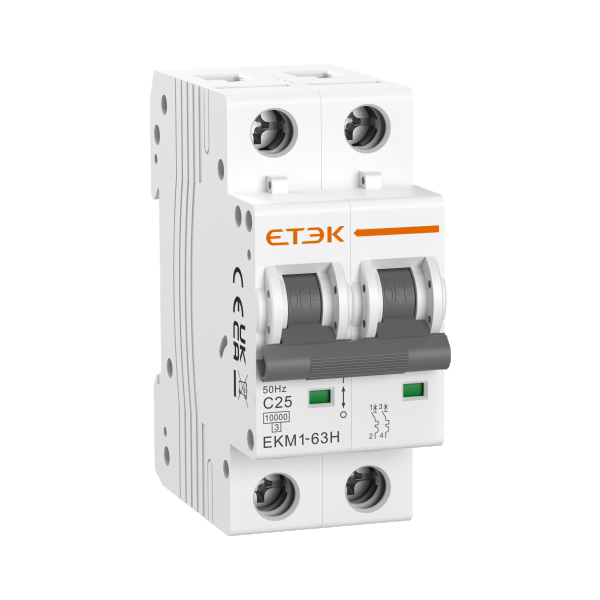

EKM1-63H系列小型斷路器適用于交流50Hz，額定電壓230V/400V，額定電流至63A的商業辦公樓、民用住宅及?般工業用途的終端配電線路中，對線路提供過載、短路保護，也可在正常情況下對線路進行不頻繁轉換操作。
產品符合標準:GB/T10963.1、IEC60898-1。
產品特點
? 除隧道式導線連接外，進出線均可連接U型匯流排；
? 導軌式安裝，安裝卡扣超大行程，匯流排安裝后單臺產品可快速更換；
? 觸頭位置指示窗?，工作狀態一目了然；
? 符合歐盟EN標準限流等級3要求，提升電氣系統安全性。
技術參數
脫扣形式 | 熱磁脫扣 |
極數 | 1P、2P、3P、4P |
額定電壓（Ue） | 240/415V~ |
額定電流（In） | 1、2、3、4、5、6、10、16、20、25、32、40、50、63A |
額定絕緣電壓（Ui） | 500V |
額定頻率 | 50/60Hz |
額定分斷能力 | 10kA |
能量等級 | 3 |
額定沖擊耐受電壓（Uimp） | 4kV |
介電強度 | 2kV(50Hz,1 分鐘) |
熱釋放特性（長延時） | (1.13-1.45)×In |
磁釋放特性（瞬時） | B型：(3-5)×In、C型：(5-10)×In、D型：(10-20)×In |
電氣壽命 | 4000次 |
機械壽命 | 10000次 |
觸點位置指?器 | 有 |
防護等級 | IP20 |
環境溫度 | -5℃ ? +40℃, 最大濕度 95% |
端子連接類型 | 電纜、針式匯流排、叉型匯流排 |
最大可接導線截?積 | 25mm2 |
最大可承受扭矩 | 2.5N. m |
安裝方式 | 安裝在 35mm DIN 導軌上 |
進線方式 | 上下均可 |
