產品概述

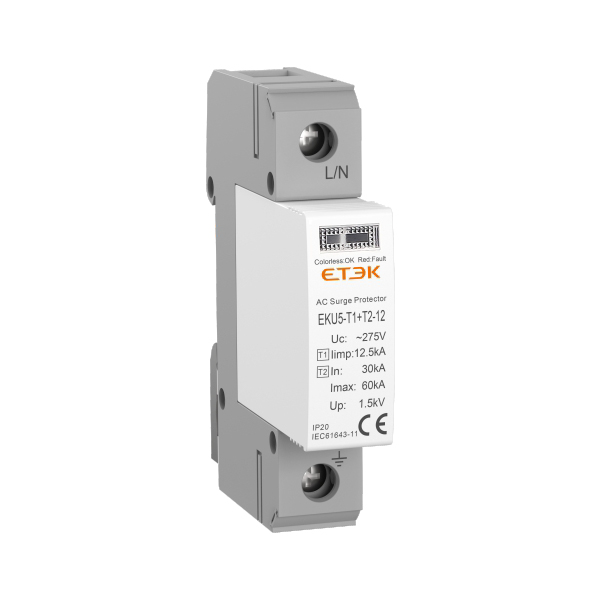

EKU5-T1+T2適用于交流50/60Hz，額定電壓為單相230V/三相400V的配電和控制系統，滿足電涌保護器（SPD）I和II級試驗，用于抑制瞬態過電壓低于設備耐沖擊過電壓，泄放電涌能量，從而保護系統電路及設備。電涌保護器主要功能特點： 具有L-PE、N-PE、L-N保護模式，適合各種電網系統；具有老化過熱保護、本體劣化指示，采用插入式結構，可選遠程報警功能。
主要功能：雷擊防護和進線柜電涌防護
符合標準：GB/T 18802.11、IEC 61643-11
技術參數
一般 | ||||||||||||||
極數 | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE | ||||||||
適用電力系統 | TN-S,TN-C,TT | TN-S | TN-C | TN-S | TT,TN-S | |||||||||
保護模式 | L-PE,L-N | L-PE,N-PE | L-PE | L-PE,N-PE | L-N,N-PE | |||||||||
電氣性能 | ||||||||||||||
型號 | EKU5-T1+T2-7 | EKU5-T1+T2-12 | ||||||||||||
試驗類別 | Type1+2 /Class I+II | |||||||||||||
最大持續工作電壓Uc(L-N) | 150V | 275V | 320V | 385V | 400V | 150V | 275V | 320V | 385V | |||||
最大持續工作電壓Uc(N-PE) | 255V | 255v | ||||||||||||
沖擊電流Iimp（10/350μs） | 7kA | 12.5kA | ||||||||||||
標稱放電電流In（8/20μs） | 25kA | 30kA | ||||||||||||
最大放電電流Imax (8/20μs） | 50kA | 60kA | ||||||||||||
電壓保護水平Up（L-N）/(N-PE) | 1.2/1.5kV | 1.4/1.5kV | 1.6/1.5kV | 1.8/1.5kV | 2/1.5kV | 1.2/1.5kV | 1.5/1.5kV | 1.6/1.5kV | 1.8/1.5kV | |||||
響應時間tA（L-N）/(N-PE) | ≤25ns/≤100ns | |||||||||||||
工作環境溫度Tu | -40℃ to +70℃ | |||||||||||||
最大后備熔斷器gL/gG | 160A | 125A | ||||||||||||
工作狀態/故障指示 | 綠/紅（L-N）,黃（N-PE） | |||||||||||||
連接與安裝 | ||||||||||||||
端子接線能力 | 硬導線2.5～ 35mm2,軟導線 2.5～ 25mm2 | |||||||||||||
遙信接線端接線能力 | 最大1.5mm2 | |||||||||||||
擰緊力矩 | 2～5N.m | |||||||||||||
防護等級 | IP20 | |||||||||||||
安裝方式 | DIN 35mm導軌安裝 | |||||||||||||
安裝環境 | 無顯著振動和沖擊的地方 | |||||||||||||
