產品概述

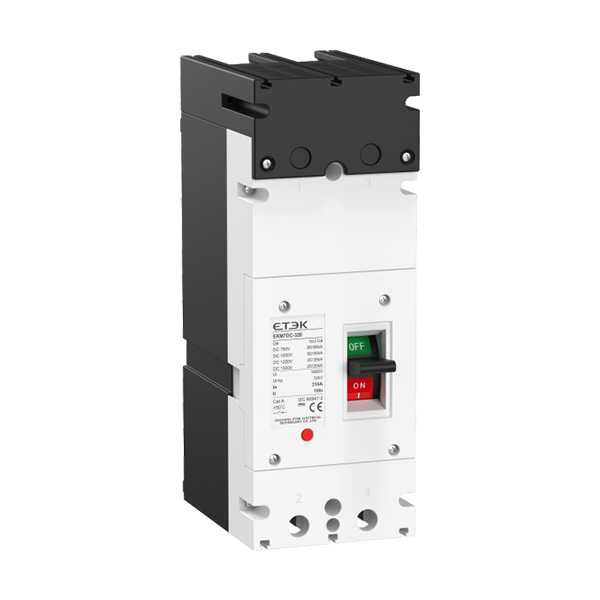

EKM7DC光伏專用直流塑殼斷路器，適用于額定電壓DC1500V，額定電流100A至1600A的電路中作接通、分斷和承載額定電流，并能在線路和用電設備發生過載、短路的情況下對線路和?電設備進行可靠的保護。
EKM7DC光伏專用直流塑料外殼式斷路器采?雙重絕緣設計，提高了產品絕緣性能與操作安全性。反向進線不降容及附件模塊化，讓安裝及使用更為便捷。
產品?泛應用于光伏發電的匯流箱、箱變等設備。
本斷路器產品執?下列標準： GB/T 14048.1、GB/T14048.2、IEC60947-1、IEC60947-2
正常工作條件
? 海拔高度2000m及以下，高海拔降容系數見降容系數表；
? 周圍介質溫度不?于+70℃（對船用產品為+45℃）和不低于-25℃（低于-25℃需定制LC低溫產品），24h內的平均值不超過+35℃，高于+50℃時，用戶需降容使用，降容系數見降容系數表；
? 儲存溫度-40℃~+75℃；
? 安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊措施；
? 產品符合GB/T2423.4、GB/T2423.18標準要求能耐受潮濕空氣、鹽霧、油霧、霉菌的影響；
? 最大傾斜度為±22.5°；
? 在無爆炸危險的介質中，且介質為不足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方，在沒有雨雪侵襲的地?。
技術參數
型號 | EKM7DC-320 | EKM7DC-400 | EKM7DC-630 | EKM7DC-1600 | |
殼架最大額定電流 | 320A | 400A | 630A | 1600A | |
殼架等級電流（In） | 100?125?140?160?180? 200?225?250?280?315A | 250?315?350?400A | 400?500?630A | 800、1000、1250、1500、 1600A | |
極數 | 2P | 2P | 2P | 3P、4P | |
額定?作電壓（Ue） | DC750V、DC1000V、DC1200V、DC1500V | ||||
額定絕緣電壓（Ui） | 1600V | ||||
額定沖擊耐受電壓（Uimp） | 12kV | ||||
額定運?短路 | DC750V | 85kA | 85kA | 85kA | 50kA |
DC1000V | 50kA | 50kA | 50kA | 30kA | |
DC1200V | 35kA | 35kA | 35kA | 15kA | |
DC1500V | 20kA | 20kA | 20kA | 10kA | |
機械壽命 | 4000次 | 4000次 | 4000次 | 2500次 | |
電氣壽命 | 1000次 | 1000次 | 1000次 | 500次 | |
飛弧距離 | ≤50mm (外加滅弧罩) | ||||
瞬時脫扣器 | 5In or 10In | ||||
